丹東衣架式熔噴布模具丨熔（róng）噴布很“脆”，無韌性、拉伸強度低，怎麽辦（bàn）?

　　熔噴產品的（de）性能主要指物理機械性能，如產品的強力、透氣性、纖維直（zhí）徑等，因熔噴工藝（yì）複雜故影響因素較（jiào）多。今天小（xiǎo）編淺（qiǎn）析下熔噴布無韌性造成的原因，說的不好，請各（gè）位朋友多多補充指教！

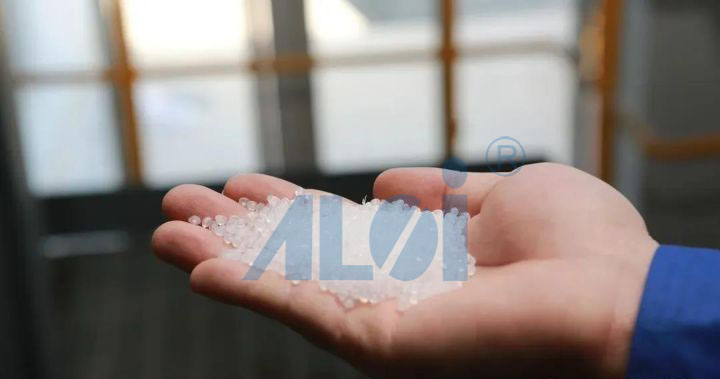

　　熔噴級聚丙烯PP顆粒原（yuán）料

　　聚（jù）丙烯顆粒的熔（róng）融指數（MFI）與熔噴非織造布拉（lā）伸強力和頂破強力有直接關係。

　　聚合物分子量（liàng）越低（dī），熔融流動指數(MFI)越高，熔體粘（zhān）度越低，越能適合於（yú）熔噴工藝較（jiào）弱的牽伸作用。

　　熔融指數越高（gāo），熔噴形成單（dān）纖維的強力越低，纖網的強力也低。

　　實（shí）際生產中，應選用MFI大的聚丙烯還是小呢？

　　MFI小：可生產強力較高的熔噴非織造布。

　　MFI大：產量高、能耗低。因此當前趨勢（shì）是采用較高的MFI原料。

　　熔噴級聚丙烯PP顆粒料：MFI>1500

　　也就說，如果你發現生產出來的熔噴布“太脆”，先看（kàn）看原材（cái）料的熔融指數（shù）情況。具體怎麽（me）看這個（gè）參數，那就要（yào）看你是從哪個地方買的原料來說了。

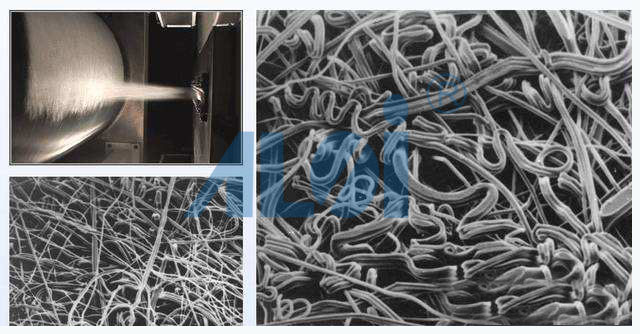

　　熔噴工藝（yì）

　　熱空氣的氣流太小的原因：

　　熱空氣流速增大；

　　纖維直徑越細；

　　單纖維相對（duì）強力增加 ；

　　纖（xiān）網中纖維間的粘合效果上升，非織造布強度上升。

　　熱（rè）空氣（qì）氣流速度控製在0.08-0.2之間。空氣流速一定要恒定，不能忽高忽低，流速（sù）過大會形成“shot”現像，因目前市（shì）場供（gòng）氣設備繁多，性能參差不齊，出現問題要區（qū）別對待，靈活調整熔噴工（gōng）藝參數。

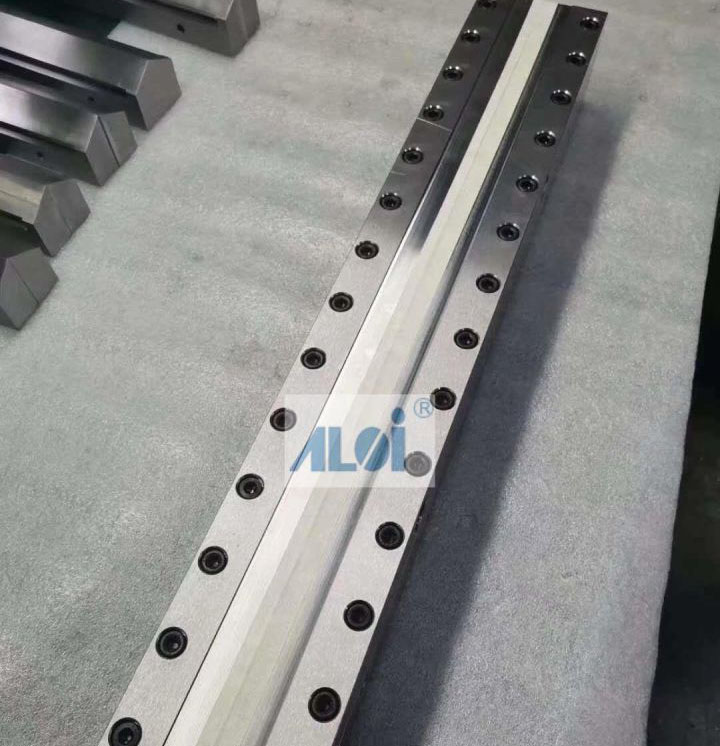

　　熔（róng）噴模（mó）頭溫度

　　溫度越高，熔（róng）體粘度越低，纖維越細

　　但熔（róng）體粘（zhān）度過小會造（zào）成熔體細絲的過度牽伸，形成的（de）超短超細的纖維會飛散到空中而（ér）無法收集，因此熔（róng）噴工藝中聚合物熔體粘度並（bìng）不是越小越好。這種時候有時還會伴隨“飛花”的現象，就是沒有聚散的纖維在空中。

　　模頭（tóu）溫度、法蘭溫度、彎頭溫度，應保持在一個水準線上，這三個（gè）溫度一定不能偏離太多。
