先確定PP原材料，聚丙（bǐng）烯顆粒（lì）沒有問題。這點怎麽確定，就隻能看你是從哪裏購買的聚丙烯顆粒了。

　　如果確定了PP顆粒沒有問題。那麽就在熔噴（pēn）工藝上麵找問題。“飛花”現象，應該是在熔噴的時候（hòu），接（jiē）收（shōu）裝置（zhì）附近有（yǒu）一些散落的短纖維絲。

　　可能造成“飛花”原因分析

　　可能原因（yīn）一

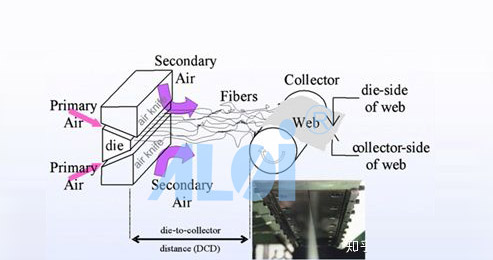

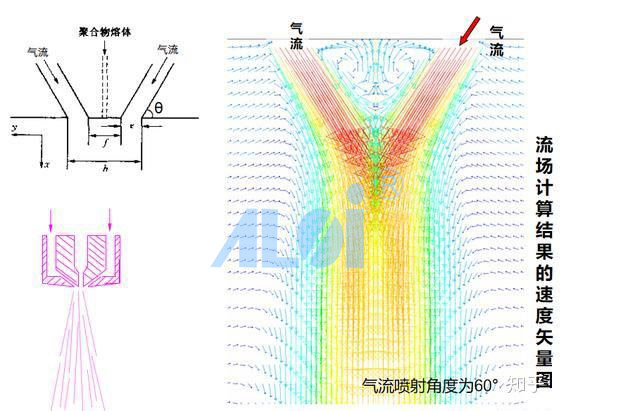

　　熱氣流噴射（shè）的風速風量（liàng）較（jiào）小。熱氣流噴射的風速小，接受距離又比較長（也就是熔噴模頭和接收帶之（zhī）間的距（jù）離）。這個時候，就造成了隻有氣流流速（sù）較強的中部，能夠（gòu）有效的附著在（zài）接受帶上（shàng）麵（miàn），並且（qiě）粘著度恰好。可以通過調節一下接受距離，看一下情況，然後再單獨調（diào）節氣流的風速。兩者組好是先（xiān）單獨調節，然後根據飛花（huā）情況。再組合調節。

　　可能原因二

　　接收網簾下方添加一個抽風（負壓吸附）的裝（zhuāng）備。這（zhè）個主（zhǔ）要是增（zēng）加接收距離（lí）中間冷空氣的流（liú）速（sù），和增加接收（shōu）網（wǎng）簾的吸附能力。抽吸氣流不（bú）足的情況下，直徑1～2um的纖（xiān）維很易被氣流飄走。

　　滾筒類接收（shōu）裝置不是很好添加。美國（guó）Accurate公司熔噴（pēn）生產線的專利接收滾筒，其內部吸風通（tōng）道分多層，以保證滾筒延軸線方向吸風量的一致。

　　另外一種平網式的抽風裝置，比較方便。隻要保證速（sù）度勻速，盡量可以多級調節速度。

　　所以先看看這些。細致一些（xiē）調節，看具體情況進行調節。

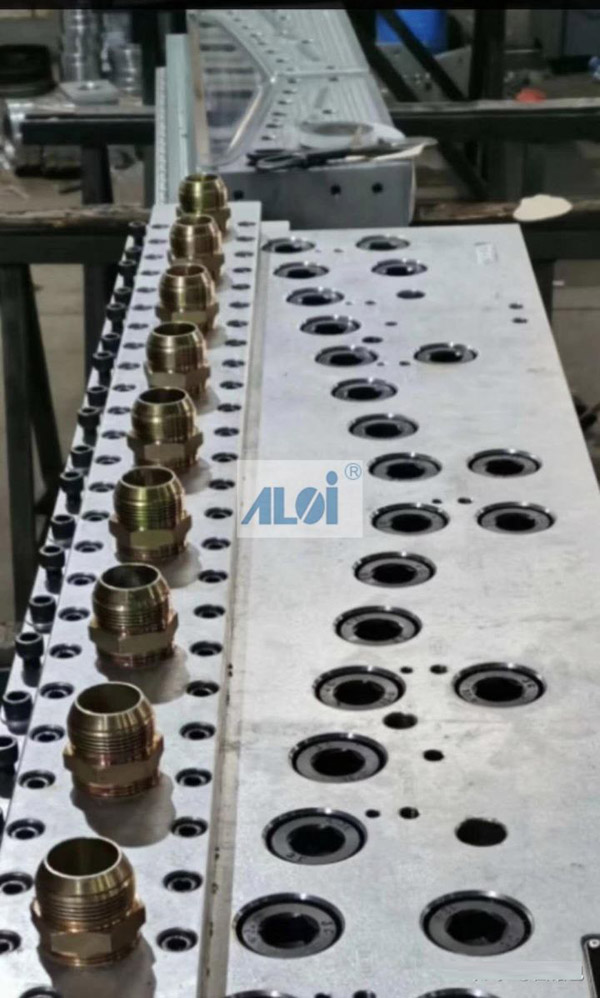

　　熔噴模頭是熔噴布生產線的核心部件（jiàn），口罩作為當前的緊缺物（wù）資之一，其生產和供應備（bèi）受（shòu）關注，由於需求量（liàng）大，目前全球市場優質熔噴布緊缺，為解決疫情防（fáng）控期間醫用口罩緊缺問題，西（xī）諾巴啟動熔噴布模（mó）具的研發，團隊經過兩周的數據采集，熔噴工藝分析，模具設計論證，模具加工工藝測試等前期工作，成功研製了1200、1600、2400mm熔噴布模具。
